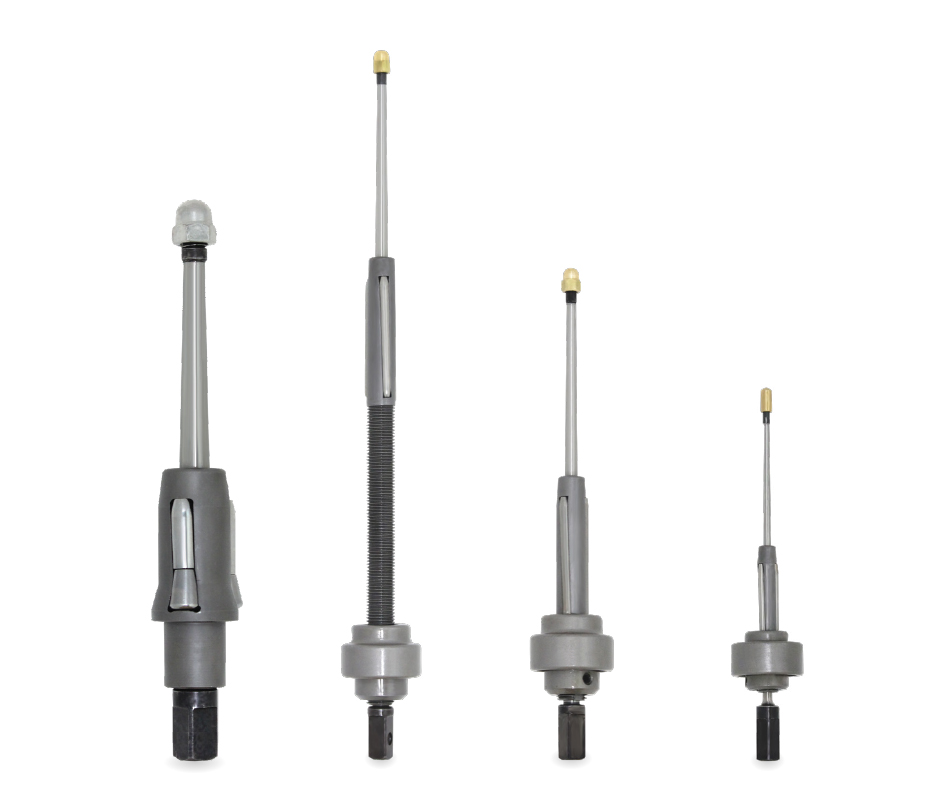

튜브 확관기는 롤링 방식으로 튜브를 확장하여 튜브와 튜브 시트 사이에
견고하고 안정적인 결합을 형성하는 공구입니다.
보일러, 열교환기, 증발기, 공랭식 냉각기 등 다양한 산업 설비에 널리 사용되며,
원자력 발전소의 냉각 시스템에도 적용됩니다.
Tube expanders are tools used to expand tubes by rolling,
forming a tight and secure joint between the tube and the tube sheet.
They are widely used in boilers, heat exchangers, evaporators, air coolers,
and other industrial equipment, including cooling systems for nuclear power plants.

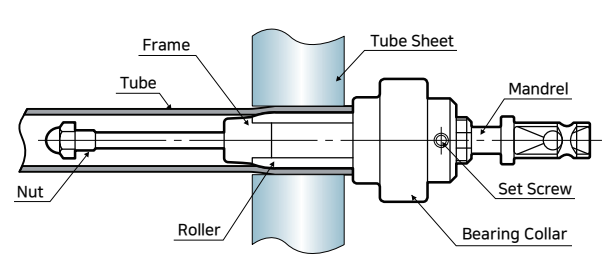

NAME OF COMPONENTS
아래 그림은 확관기의 주요 부품 명칭을 나타낸 것입니다.
The picture below includes names of the main parts of an expander.

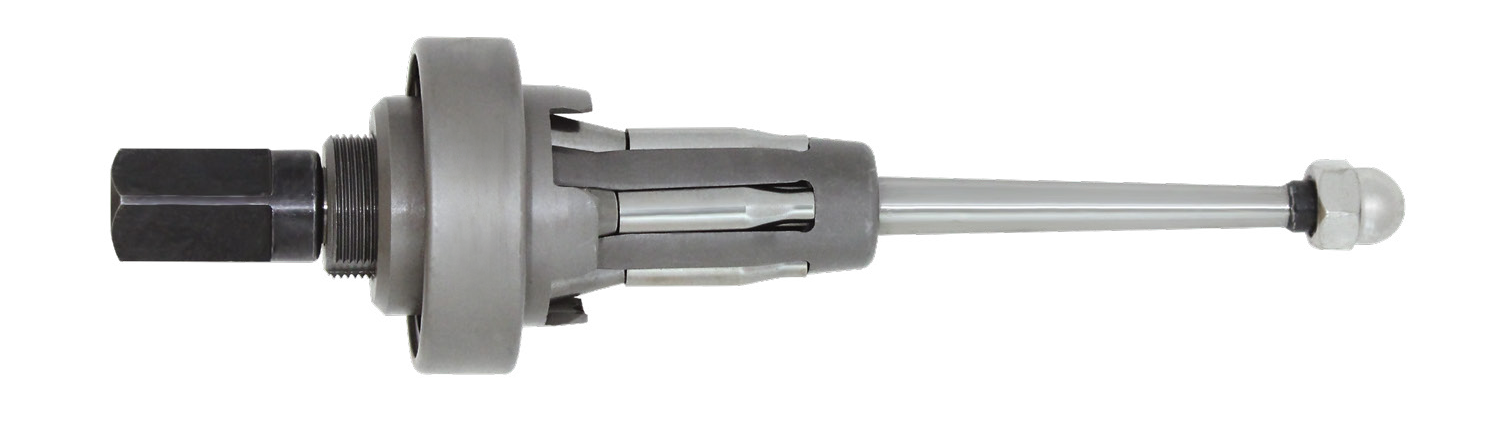

▼ CK TYPE TUBE EXPANDER
CK 타입 튜브 확관기는 튜브 시트 두께가 22mm에서 60mm 범위인 경우에 사용하도록 설계되었습니다.
일반적인 튜브 확관 작업에 적합하며, 안정적이고 정밀한 롤링 성능을 제공합니다.
The CK Type tube expanders are designed where the
tube sheet thickness ranges from 22mm to 60mm.
It provides stable and precise rolling performance
suitable for general tube expansion work.
▼ BK TYPE TUBE EXPANDER
BK 타입 튜브 확관기는 보일러 튜브용으로 특별히 설계된 제품으로, 누설 방지를 위해 튜브 끝단의 플레어 가공이 필요한 경우에 사용됩니다.
이 모델은 한 번의 작업으로 확관과 플레어 가공을 동시에 수행할 수 있어, 중부하 보일러 설비에 적합합니다.
The BK Type tube expander is specifically designed for boiler tubes, where a flared tube end is required to prevent leakage.
This model allows both expansion and flaring in a single operation, making it ideal for heavy-duty boiler applications.
▼ MK TYPE (3-ROLLER) EXPANDER
Applications
Tube I.D. : 4.5㎜(3/16”) ~ 9.5㎜(3/8”)
Roller length : 18㎜(11/16”), 25.4㎜(1”)
▼ CK TYPE (3-ROLLER) EXPANDER
Applications
Tube I.D. : 9.5㎜(3/8”) ~ 92㎜(3-5/8”)
Roller length : 38㎜(1-1/2”), 57㎜(2-1/4”) and 76㎜(3”)
▼ HK TYPE (3-ROLLER) EXPANDER
Applications
Tube I.D. : 9.5㎜(3/8”) ~ 92㎜(3-5/8”)
Roller length : 38㎜(1-1/2”), 57㎜(2-1/4”) and 76㎜(3”)
▼ BK TYPE (3-ROLLER) EXPANDER
Applications
Tube I.D. : 21㎜(13/16”) ~ 106㎜(4-3/16”)
Roller length : 19㎜(3/4”) ~ 83㎜(3-1/4”)
* Usage : Boilers, superheaters, waterwalls, economizers, etc.
